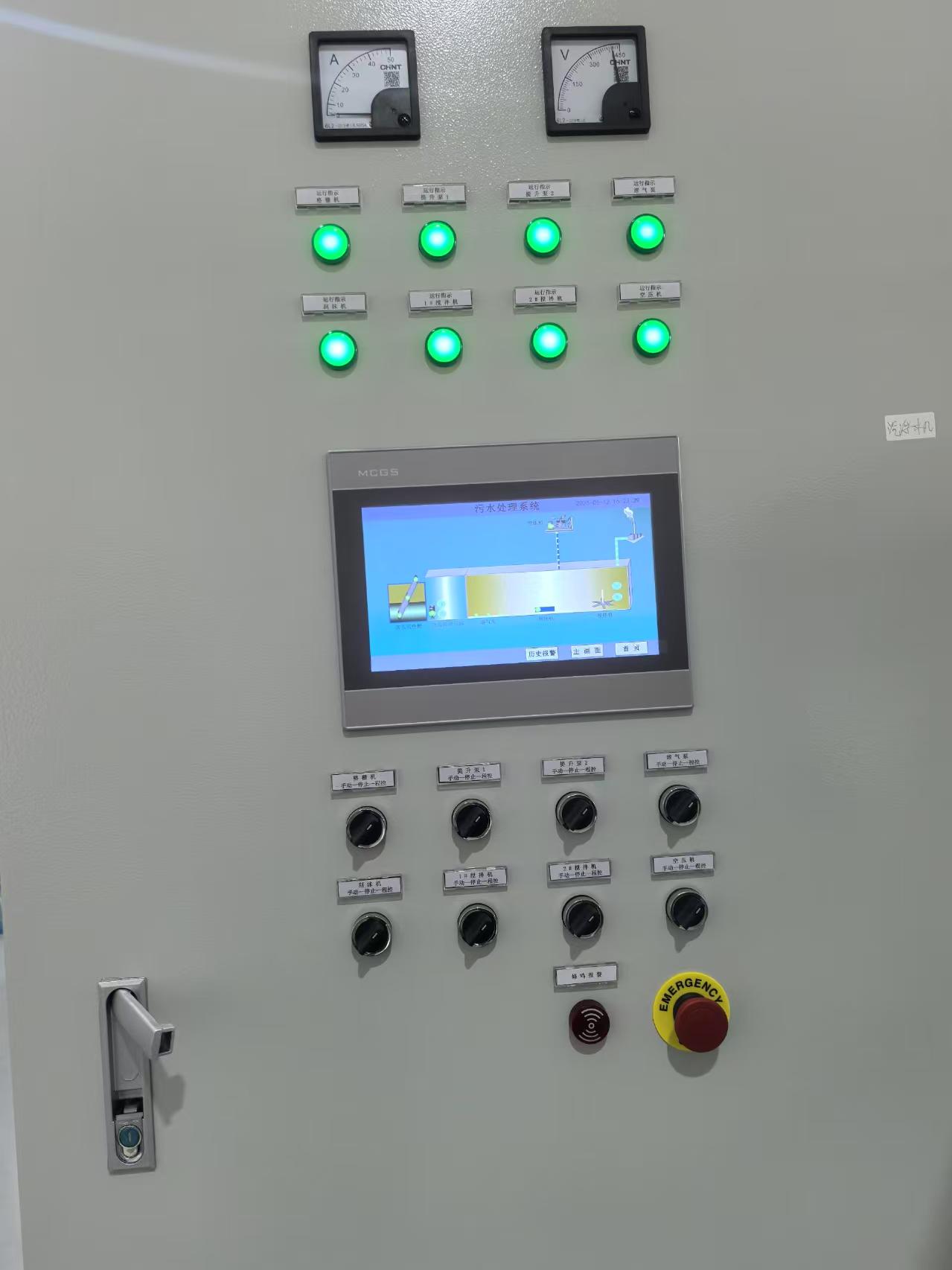

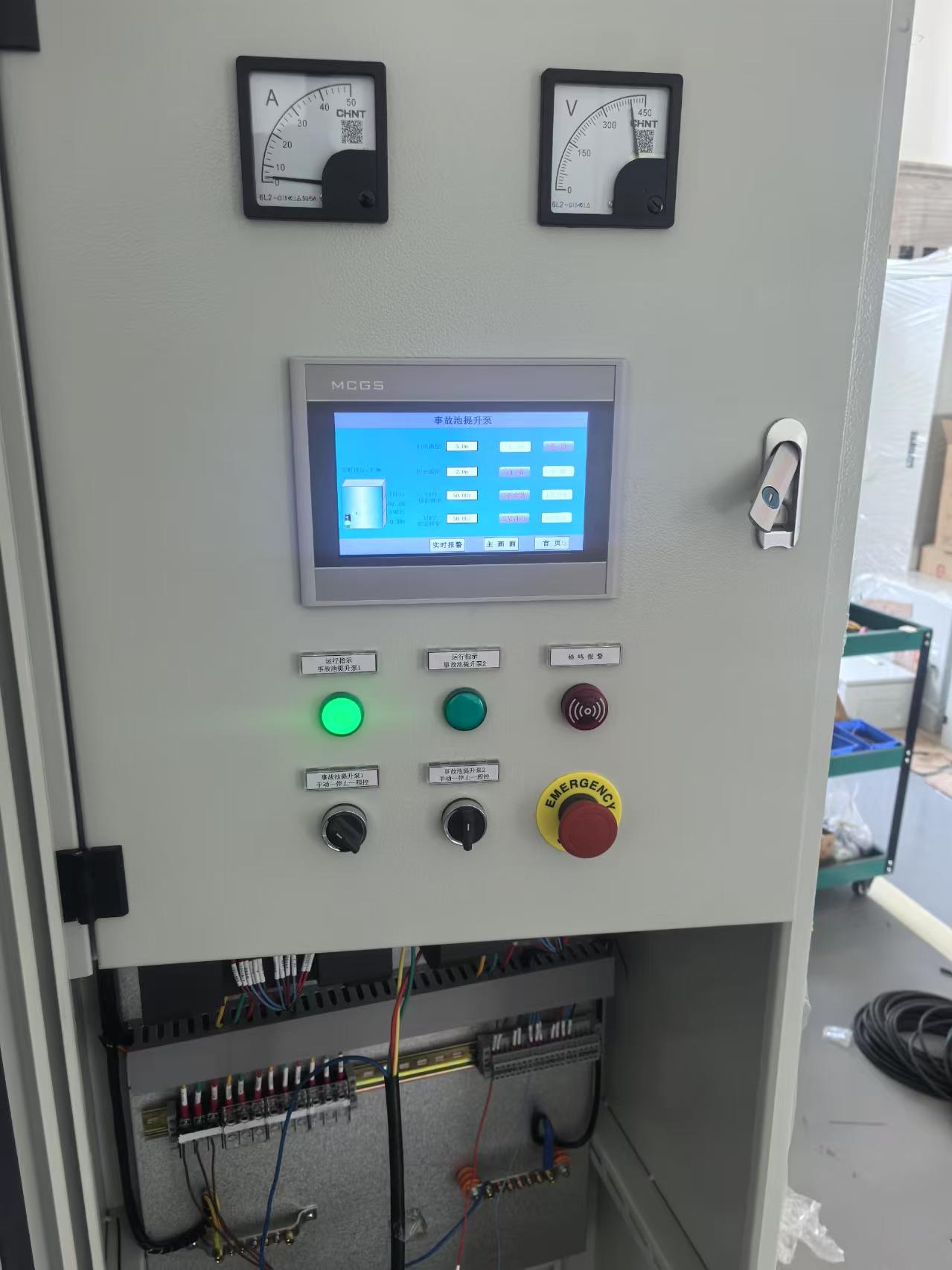

水泵控制柜系统硬件组成上由人机界面、水泵、变频器组成，10寸人机界面是操作设备必要的人机对话窗口,柜体外观时尚大方。

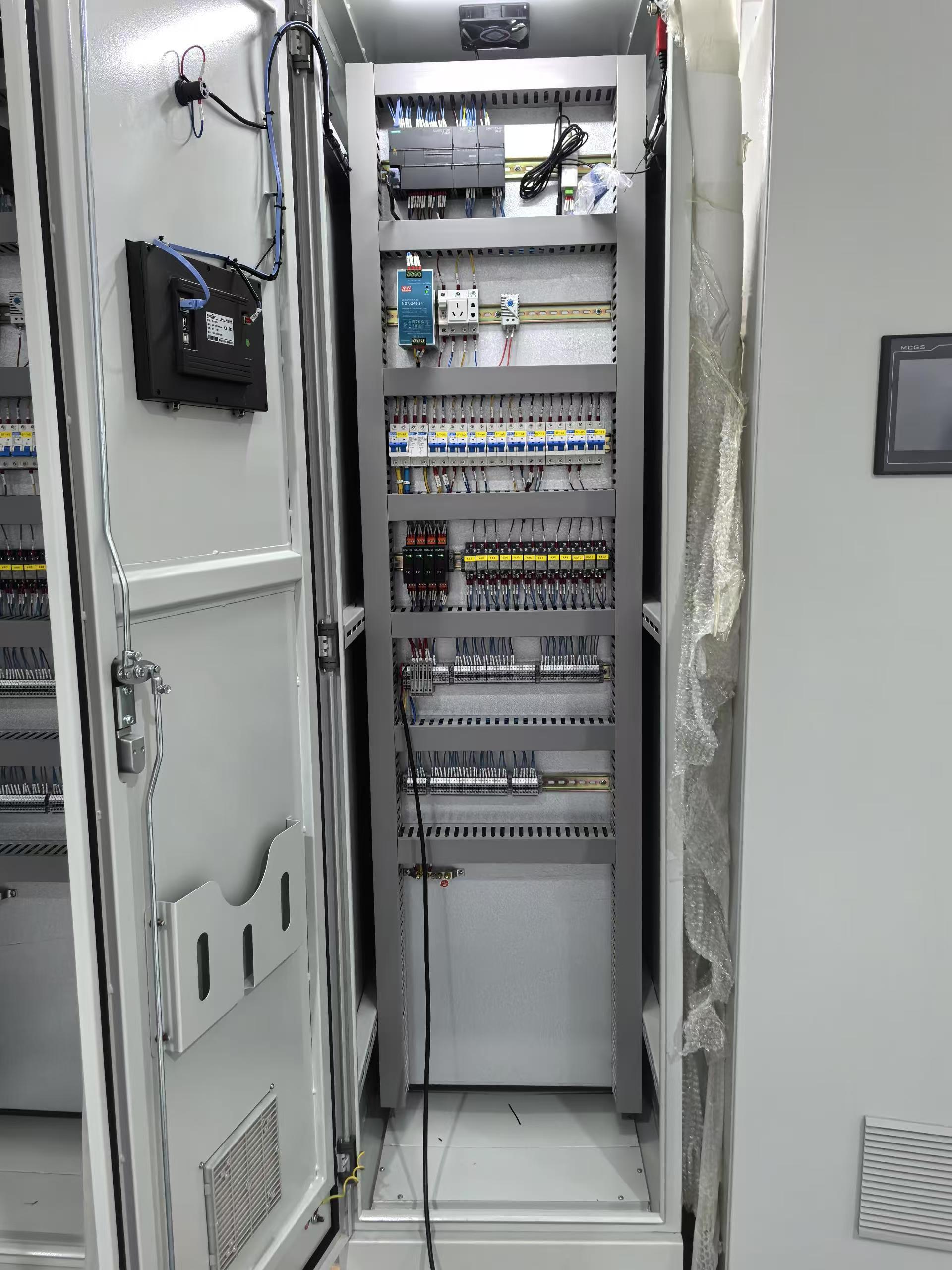

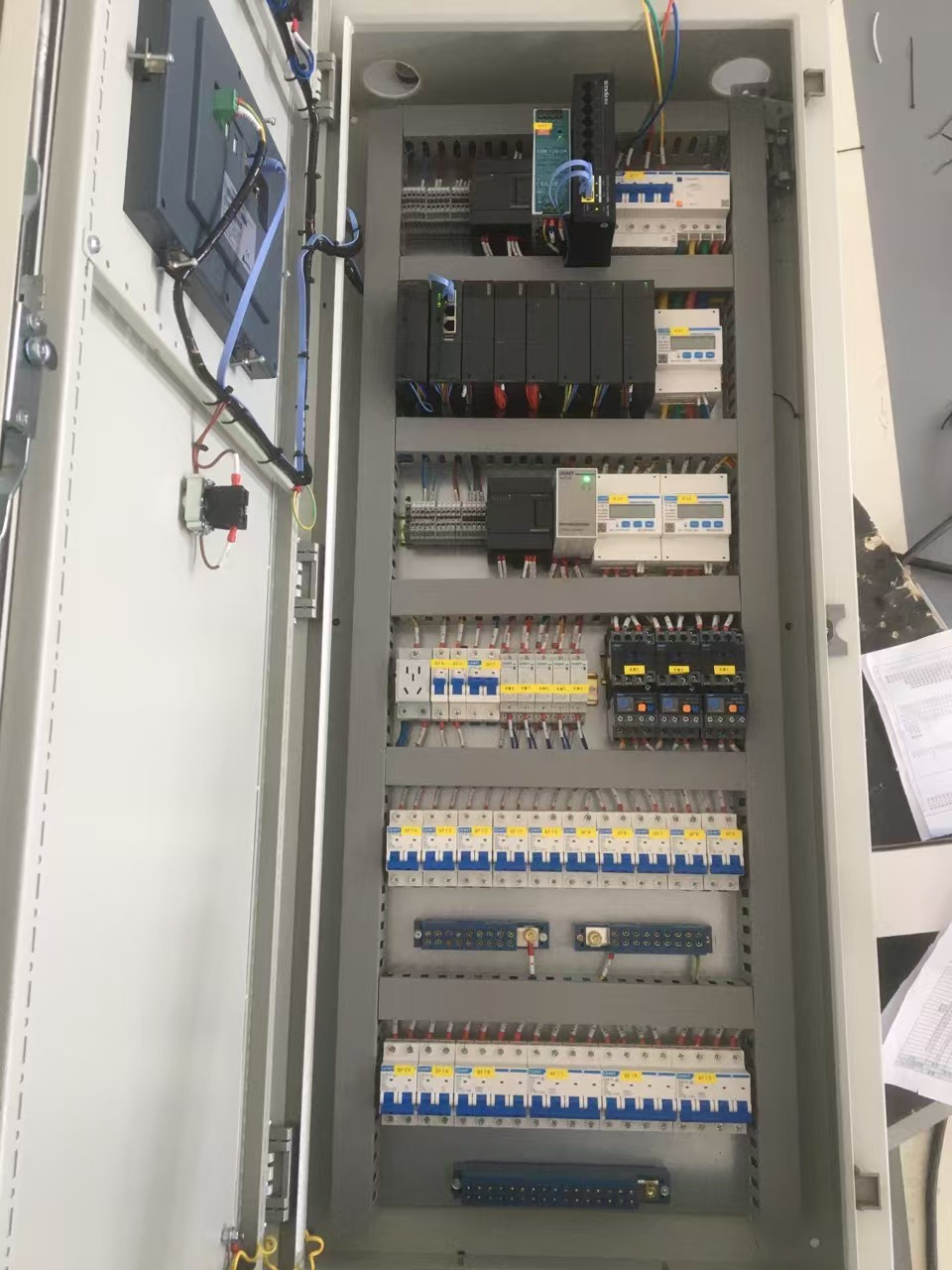

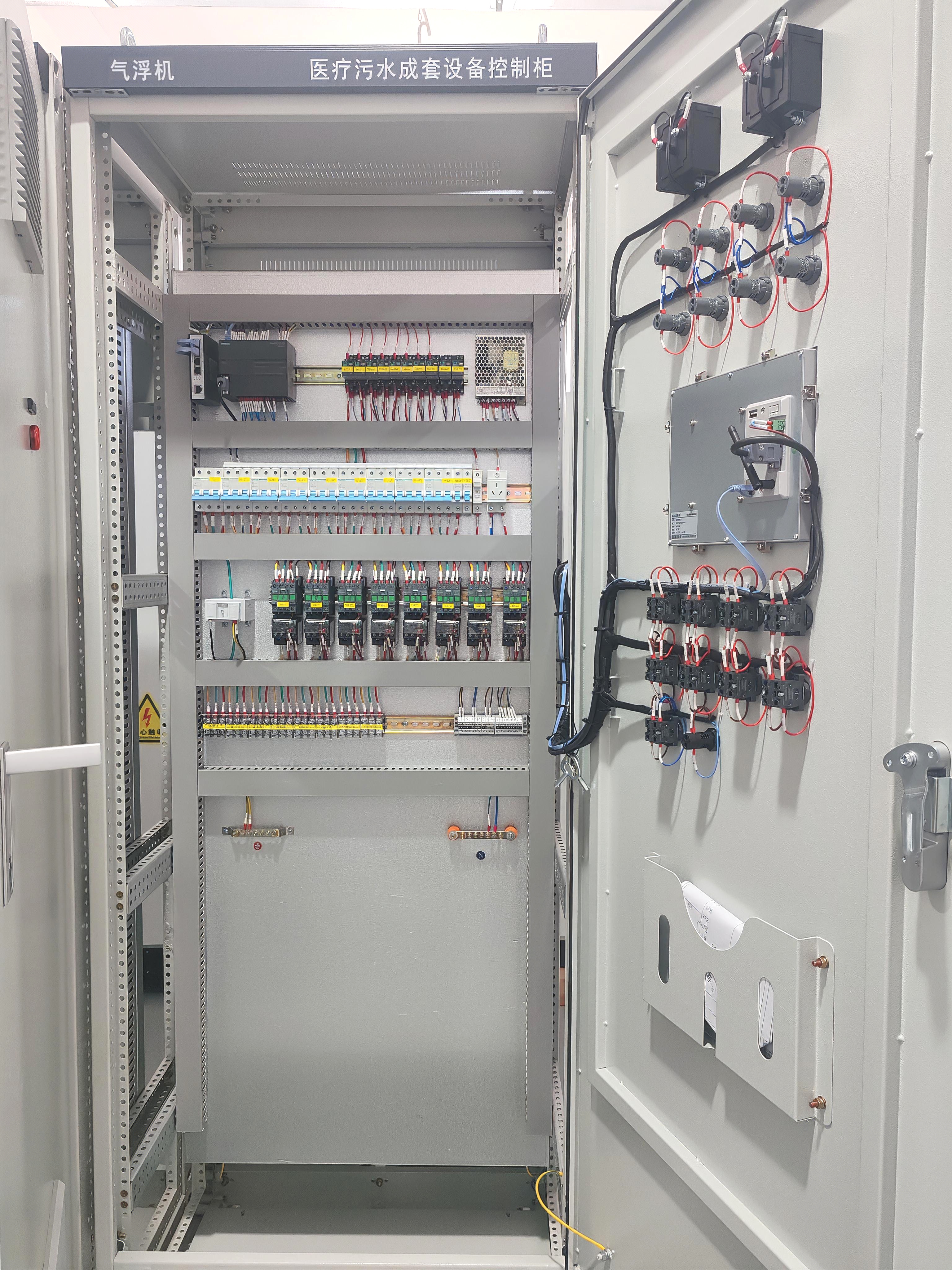

　　控制柜内部布局：

　　柜内元件布局合理、行线规范、大方，左侧从上到下以次是主断路器、中间继电器、端子、PLC、电源、变频器，下方有一个水泵,起到加压能力。

　　以上是控制柜的概貌。

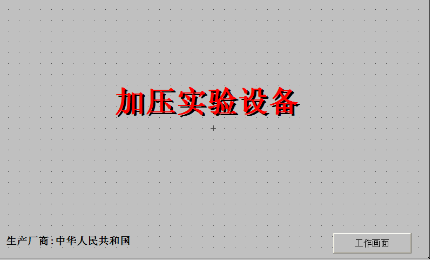

　　开始界面：

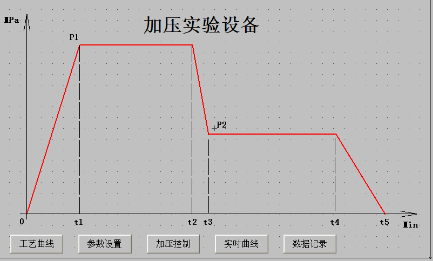

　　工作界面：

　　设备开启时持续加压，在t1时，压力达到p1。压力稳定至t2时开始减压，减压至p2时压力稳定。稳定至t4时压力减小至0。若期间无明显漏水现象，则机器正常。

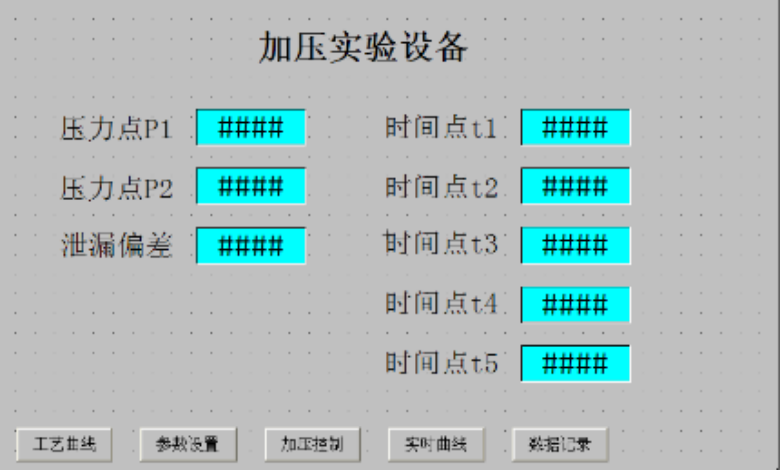

　　参数设计页面：

　　在此界面可以完成对时间与压力的设定。

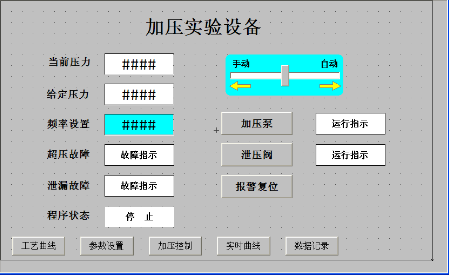

　　控制画面：

　　此界面可完成对压力测试系统的监控：当调至手动时可选择加压泵启动或泄压阀启动。当调至自动时，设备自动按照PLC程序运行。

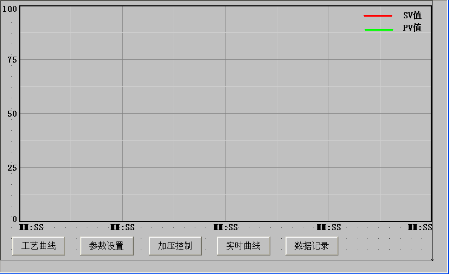

　　加压曲线：

　　加压曲线画面可完整记录压力变化并以曲线形式呈现在加压曲线画面中。

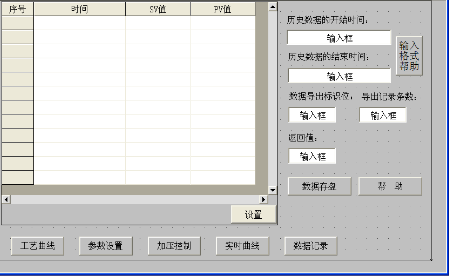

　　组态数据记录页面：

　　在此页面监控的压力与时间的曲线会以表格的形式呈现，观看更加方便、快捷。
