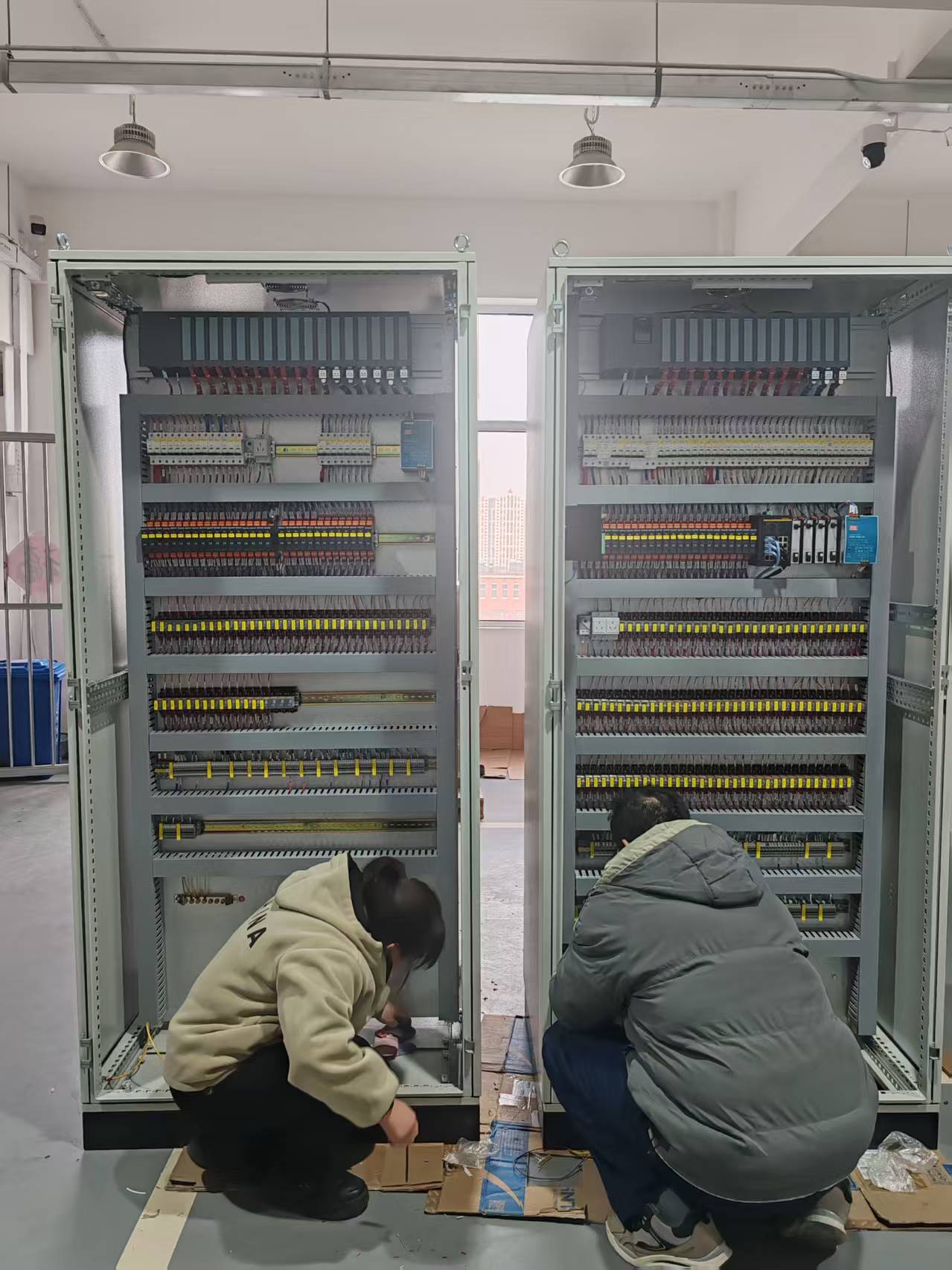

本系统为模块化选煤厂集中控制智能化系统，采用 “西门子1500 PLC + 上位机 + 现场仪表” 的三层架构，实现原煤分级、干选、破碎、输送、压风系统的全流程自动化控制、状态监控与故障报警。

• 控制对象：原煤分级筛、智能干选机、破碎机、皮带输送机、空压机、冷干机、电动推杆等。
• 控制模式：手动 / 自动双模式，支持就地 / 远程切换。

  核心目标：减少人工干预、降低故障率、提升生产效率，实现 “一键启停、故障预警、流程联锁”。

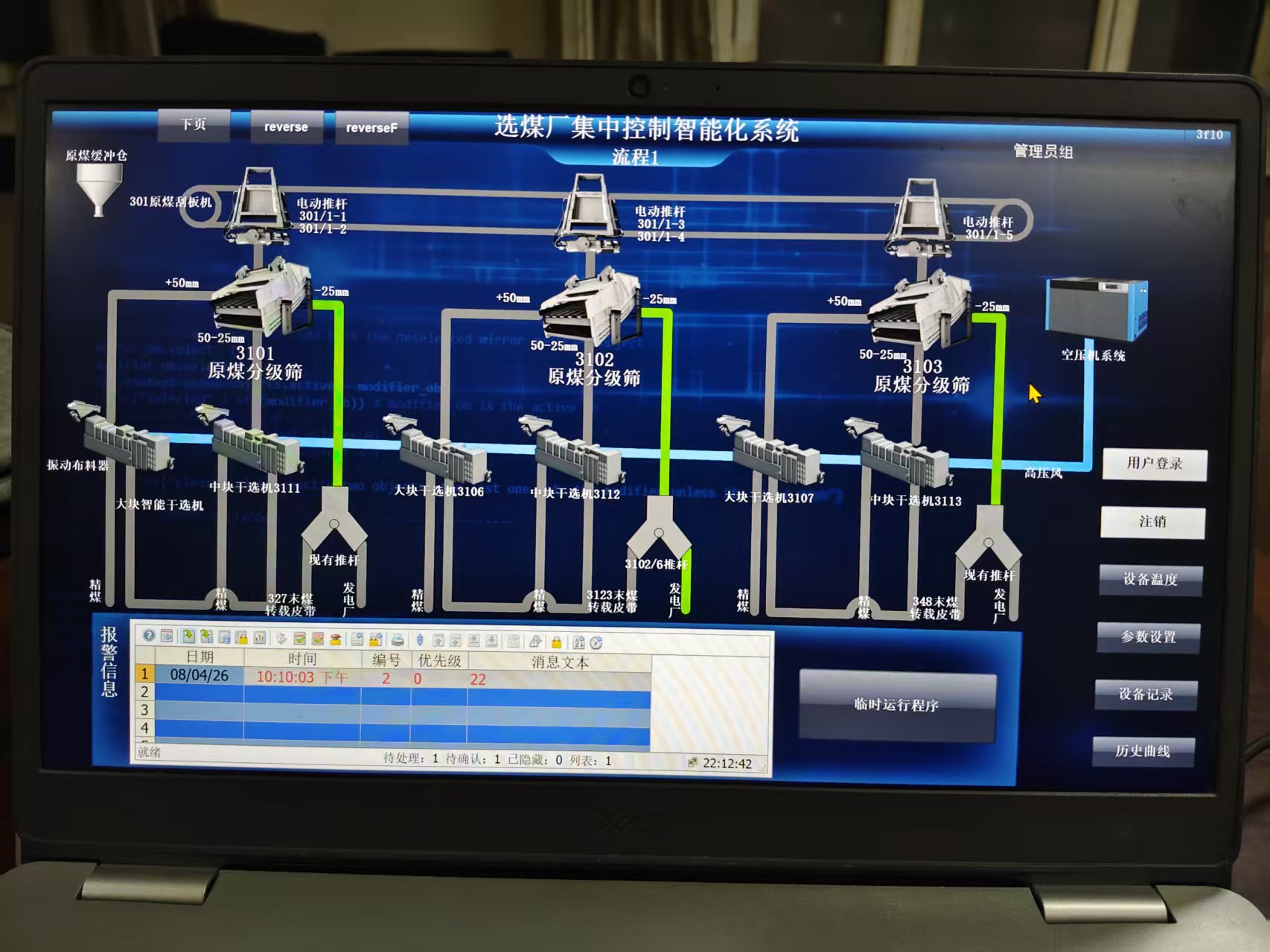

1. 流程 1：原煤分级与干选流程

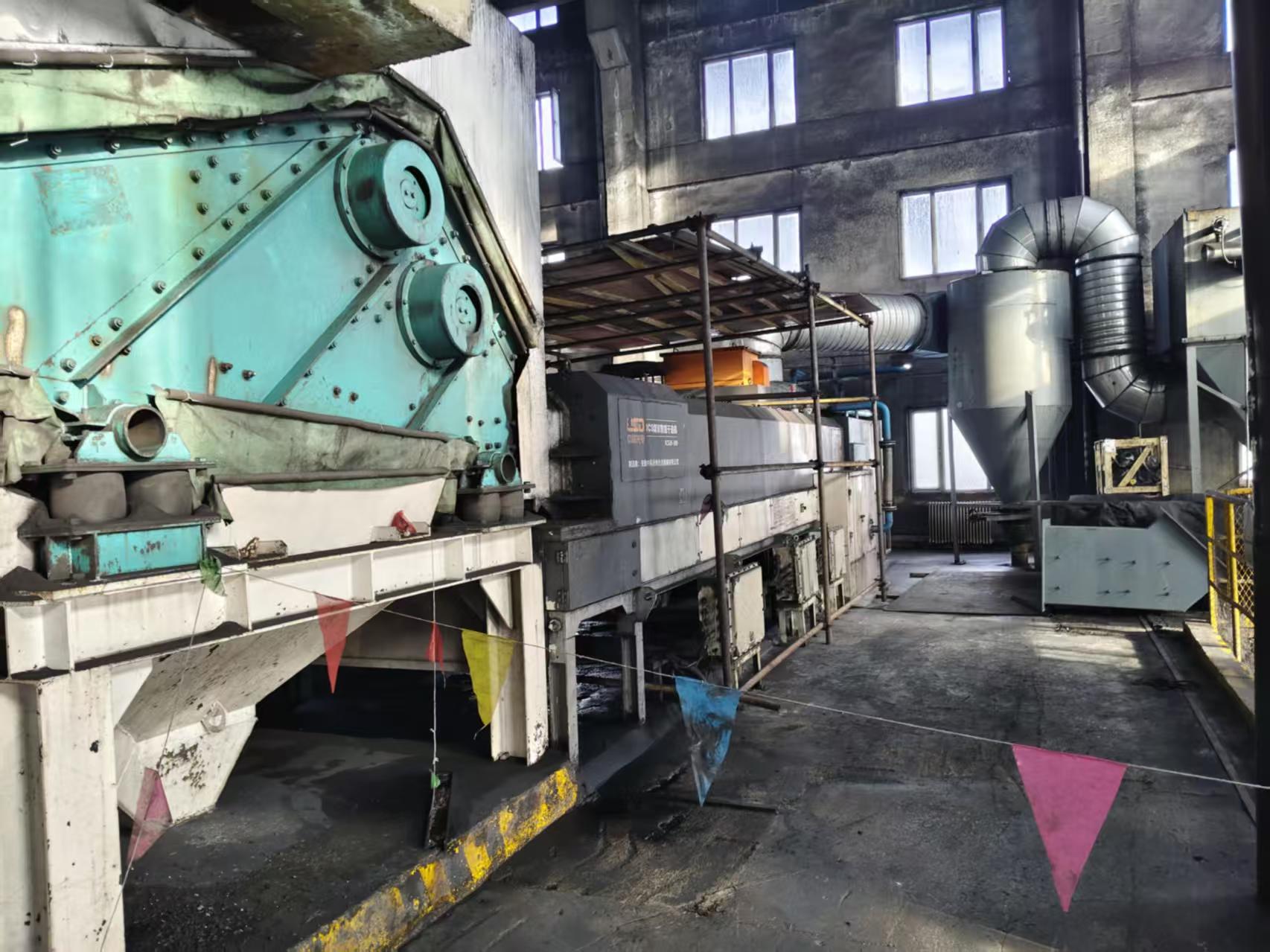

• 原煤缓冲仓 → 刮板输送机 301 → 电动推杆分料 → 原煤分级筛 3101/3102/3103
• 分级筛将原煤分为：+50mm、50-25mm、-25mm 三个粒级
• +50mm 进入大块智能干选机，50-25mm 进入中块干选机
• 干选机（3111/3106/3112/3107/3113）将煤分为精煤、矸石两路
• 精煤进入破碎机 / 产品仓 / 精煤仓
• 矸石进入矸石皮带 / 矸石仓

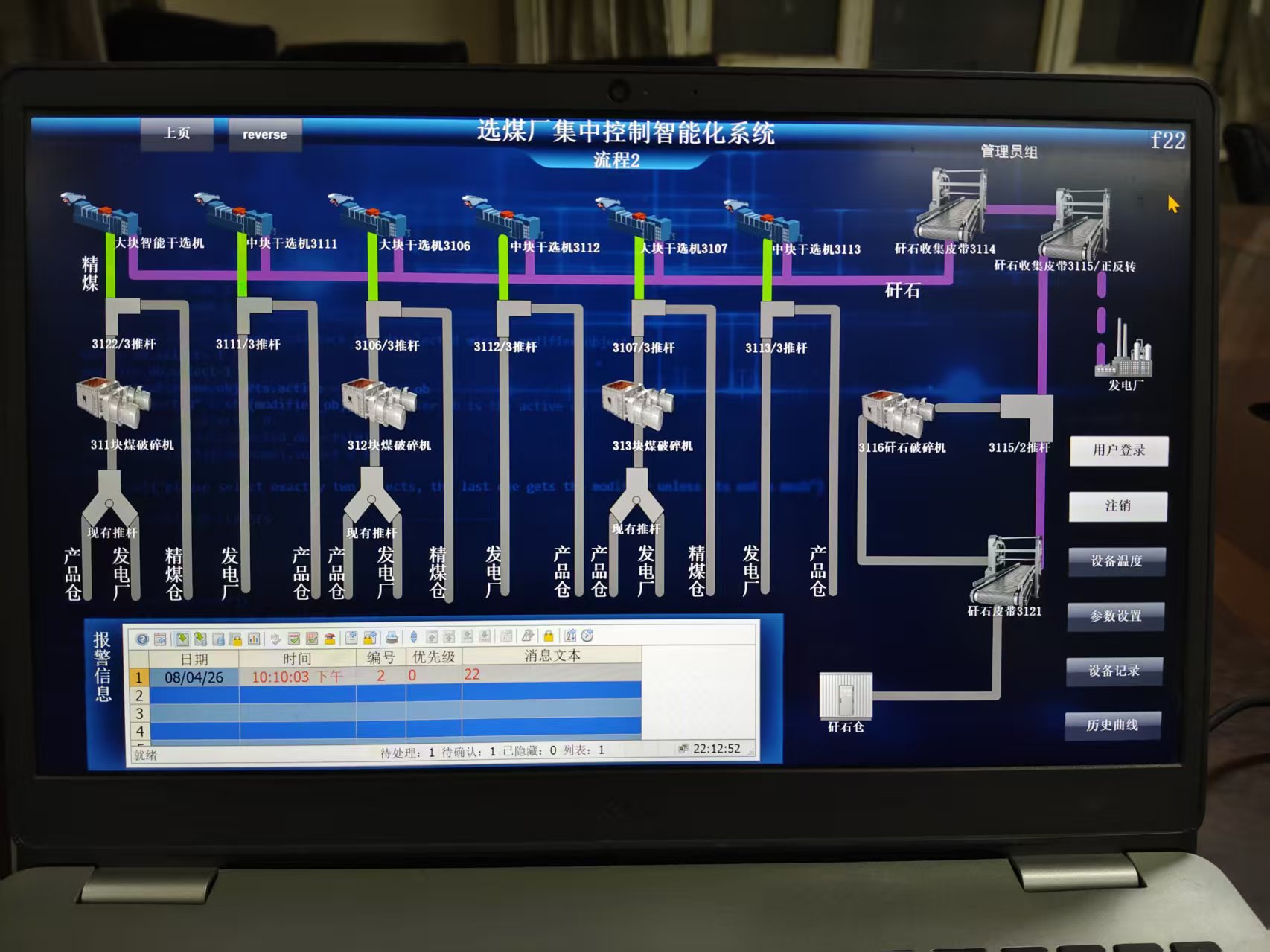

2. 流程 2：破碎与矸石输送流程

• 块煤破碎机（311/312/313）对分级后的块煤进行破碎，输送至发电厂 / 产品仓

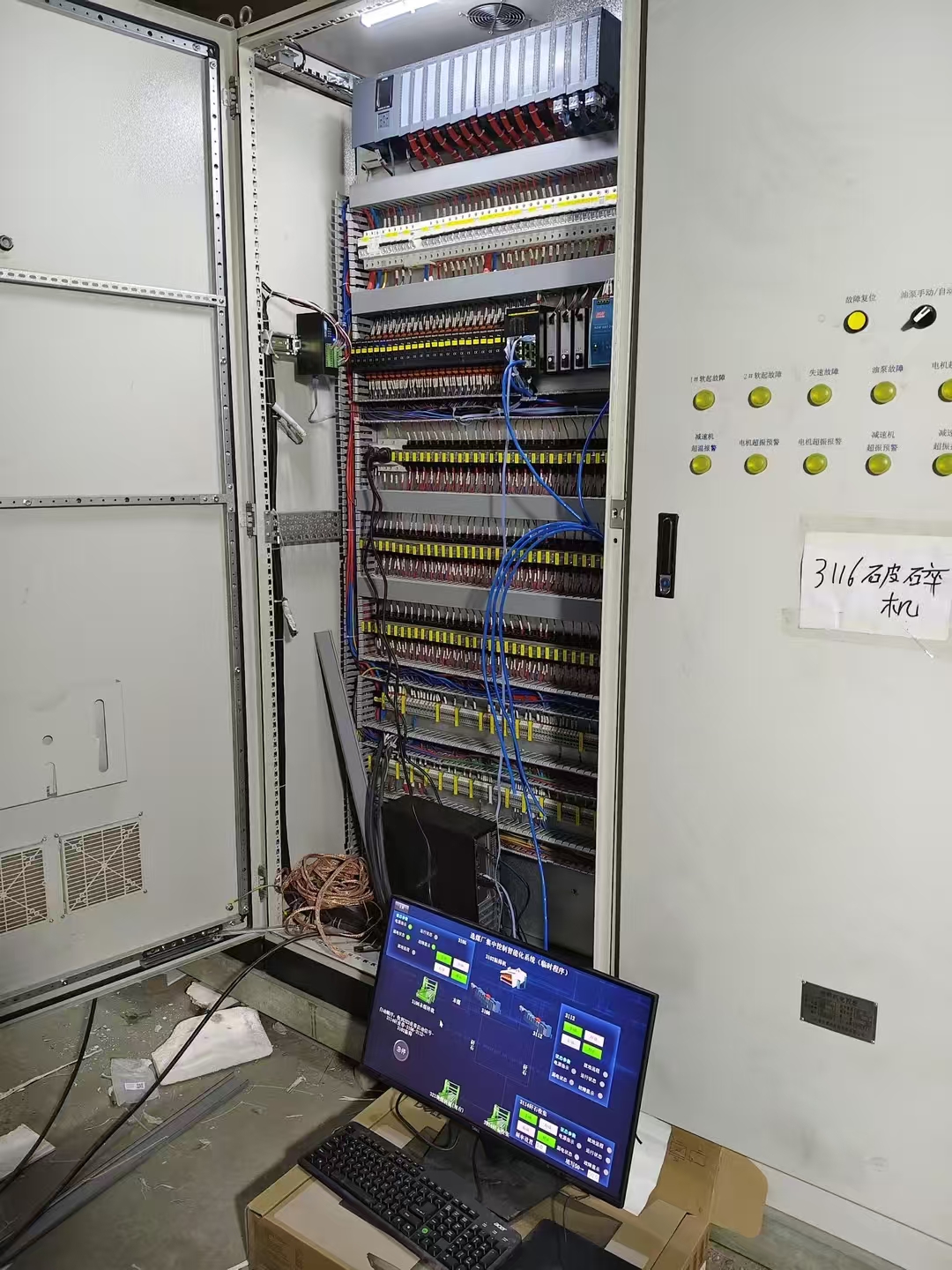

• 矸石破碎机 3116 处理矸石，通过矸石皮带 3114/3115/3121 输送至矸石仓或外排
• 所有皮带 / 破碎机均设置联锁控制，实现逆序启动、顺序停机

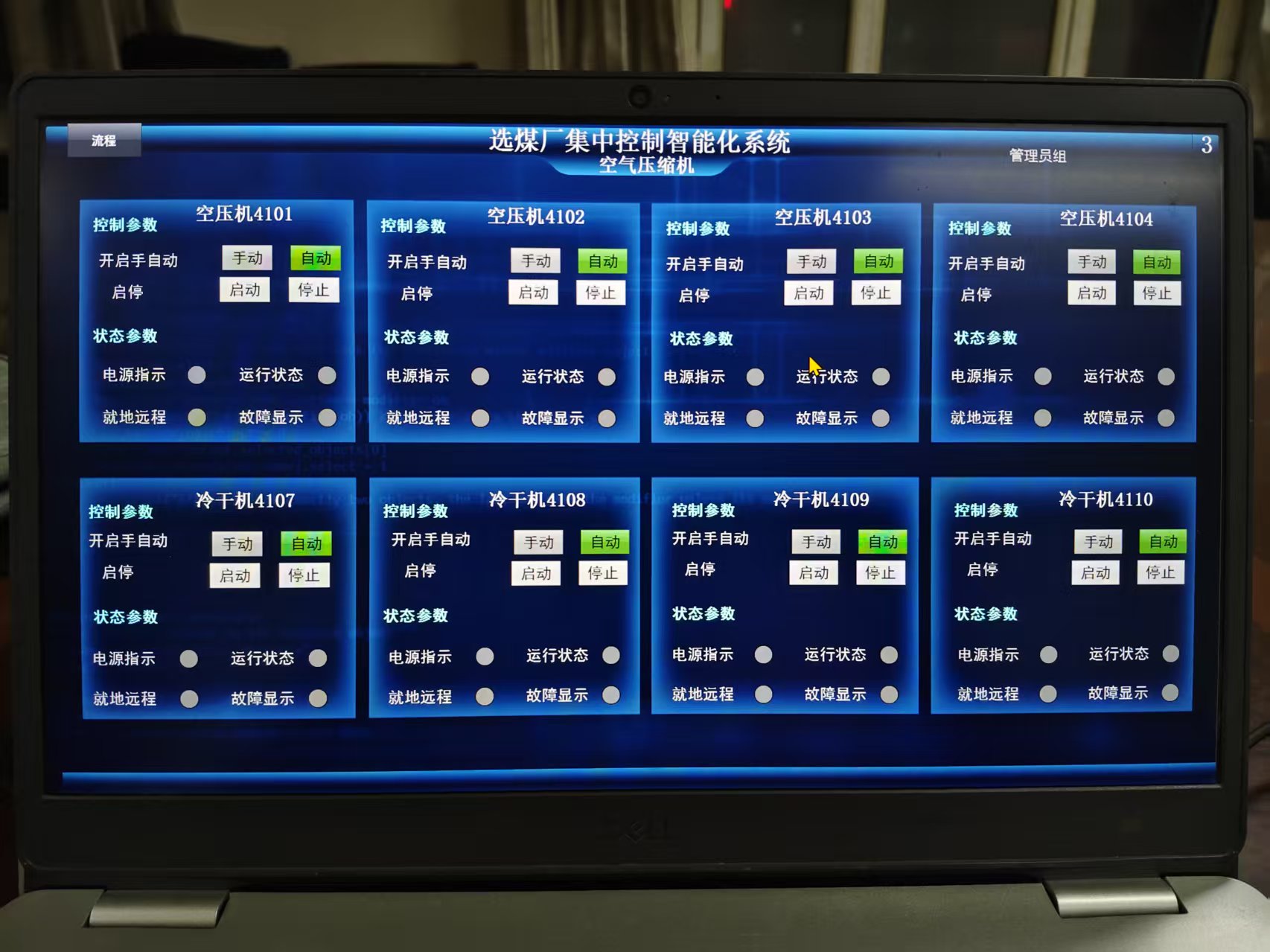

3. 压风系统流程（空压机 + 冷干机）

• 空压机 4101~4104 → 冷干机 4107~4110 → 储气罐 → 高压风管网

• 为智能干选机、气动推杆、分级筛提供稳定气源。
