LC控制柜电子元器件布置需综合考量多方面因素，遵循一系列原则，以保障系统稳定运行、方便维护以及拓展升级。以下是详细介绍：

功能性原则

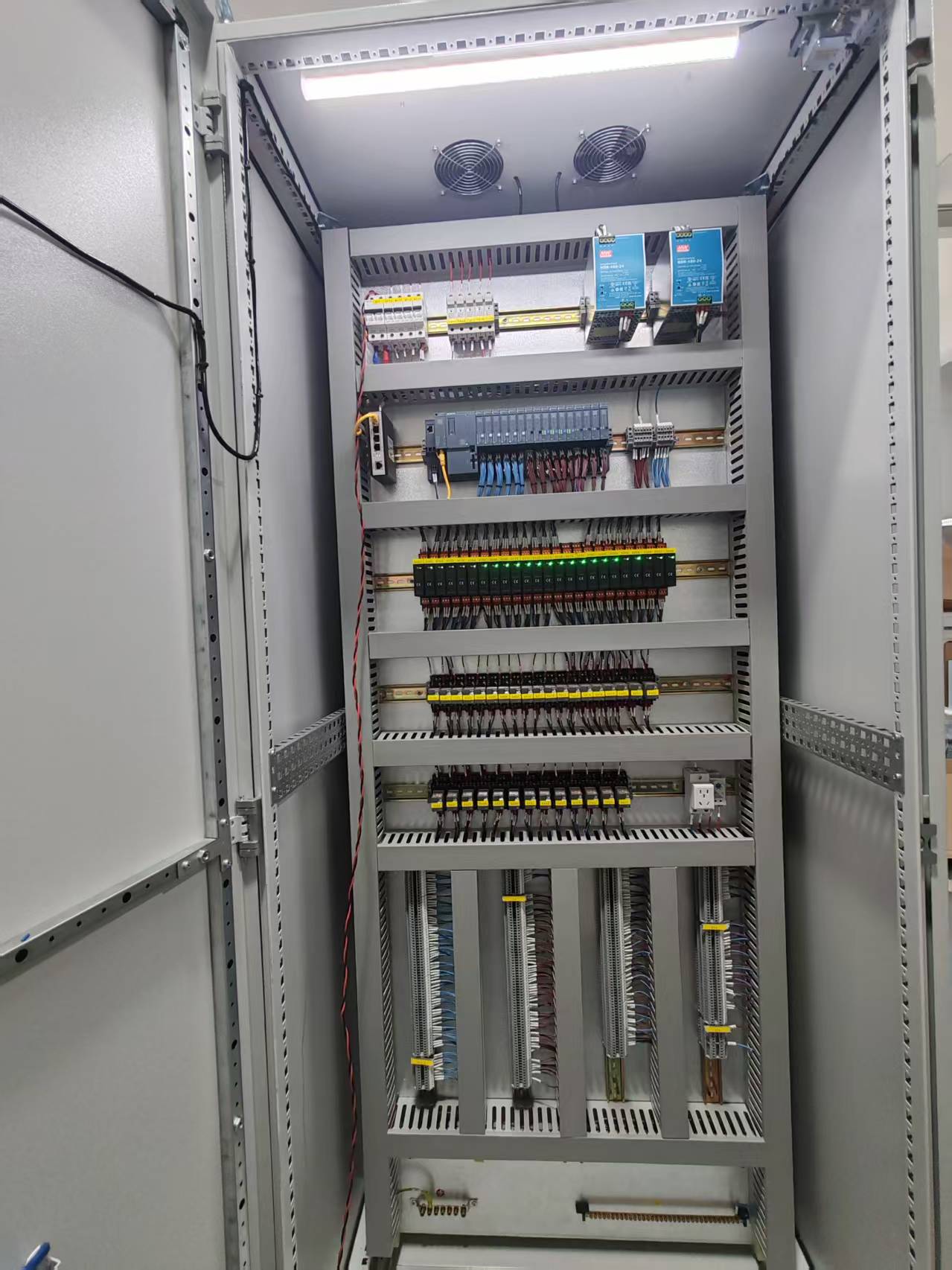

• 分区管理：按照功能将控制柜划分为不同区域，如电源区、PLC模块区、输入输出（I/O）模块区、继电器区、端子排区等。将同类型

部件集中放置，方便布线和检查。例如，把所有继电器放在一个区域，所有信号调理模块放在相邻区域，使布线更加规整。

• 合理排序：依据日常操作习惯，通常将电源部分布置在顶部或者左侧，PLC模块和I/O模块顺着往下或者往右排列，底部或右侧放置继

电器、端子排。这样操作顺手，信号传递顺畅，布线也更规范。

安全性原则

• 强弱电分离：强电线路（如电源线、动力线）电压高、电流大，弱电线路（如信号线、通信线）信号弱。强电和弱电应分开放置，中间

保持一定距离，必要时使用金属隔板隔离，防止强电干扰弱电信号传输。一般强电和弱电电缆之间的距离应保持在30 - 50厘米以上。

• 防护潜在危险：对于高压、高温等潜在危险区域，采取相应防护措施，如设置隔离栏、警示标识等。确保设备与人员之间保持安全距离，

遵守电气安全规范，保证控制柜接地良好，安装漏电保护、短路保护和过载保护装置。

可维护性原则

 • 预留操作空间：布局时为工作人员留出足够的操作和维护空间，方便对元器件进行安装、拆卸和检修。例如，在断路器、继电器等易损件

周围预留检修通道和更换空间。

• 清晰标识编号：为每个电气元件标注清晰的标识和编号，并在控制柜内设置清晰的接线图，便于故障排查和维修，使工作人员能够快速

准确地找到故障点。

可扩展性原则

 • 预留空间：随着技术发展和设备数量增加，应预留一定的空间，以便未来对设备进行扩展和升级，降低改造成本，提升系统灵活性。

散热性原则

• 考虑散热需求：对于发热量大的元件，如大功率电源、变频器、稳压电源，要预留足够的散热空间，保证空气流通顺畅，避免热量积聚影响

元器件性能。一般这些元件

周围应至少有5 - 10厘米的空间用于散热。稳压电源通常布置在柜内最上部，便于散热，同时与周围元器件保持安全距离。

稳定性原则

• 合理安排位置：对于重量大、体积大的设备，安装在控制柜的底部或靠近承重墙的位置，确保设备安装的稳定性，避免因设备晃动或倾倒

影响正常运行。
